单螺杆挤出机的原理是什么?

2023-09-05 14:49:27

次

单螺杆挤出机是一种常用的塑料加工设备，其原理是利用单个螺杆在圆筒内的旋转运动，将固态塑料熔化后挤压成所需截面形状的连续成型产品。单螺杆挤出机主要由进料系统、螺杆和筒体、加热和冷却系统、驱动系统和控制系统等组成，下面将逐一对这些部分的工作原理进行介绍。

进料系统是将塑料颗粒或粉末从料仓中输送到螺杆中的部分。这一系统主要由进料斗、进料通道和进料节等组成。进料斗中的塑料颗粒通过重力和螺杆的旋转进入进料通道，然后通过进料节的压力将其送入螺杆中。

螺杆和筒体是挤出机的核心部分。螺杆是一个细长的柱体，外表面由连续螺纹包围，其作用是将塑料颗粒从进料端输送到压力端，并将其加热融化。而筒体是一个圆柱形的金属筒体，内部与螺杆的外表面形成一定的间隙。当螺杆旋转时，螺纹推动塑料颗粒沿着筒体内壁运动，同时由于螺杆与筒体之间的摩擦和转动摆动，使塑料颗粒受到强烈的剪切和挤压作用，进一步增加了塑料的温度和压力。

加热和冷却系统是分别用于塑料熔化和成型后的冷却的部分。在挤出机的筒体中设置加热器和冷却器。加热器通过电或液体介质将热能传递给筒体，使塑料颗粒快速升温到熔融温度，准备进入挤出室进行挤压。而冷却器通过水或气体将筒体表面的热能迅速带走，使塑料在一定的压力下迅速冷却硬化，保证成型后产品的结构和性能。

驱动系统用于提供螺杆的旋转动力。驱动系统通常由电动机、减速机和联轴器等组成。电动机通过联轴器将动力传递给减速机，减速机再将转速降低传递给螺杆，以确保螺杆以适当的转速进行挤压。控制系统主要通过控制进料速度、温度、压力、转速等参数来实现对挤出机的操作和监控。

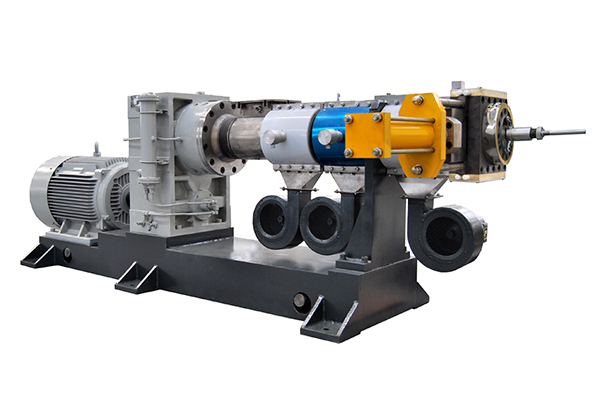

单螺杆挤出机
