手 机：189-6746-3003
网 址：adanicolesanger.com
地 址：南京市溧水区永阳镇水保东路3号

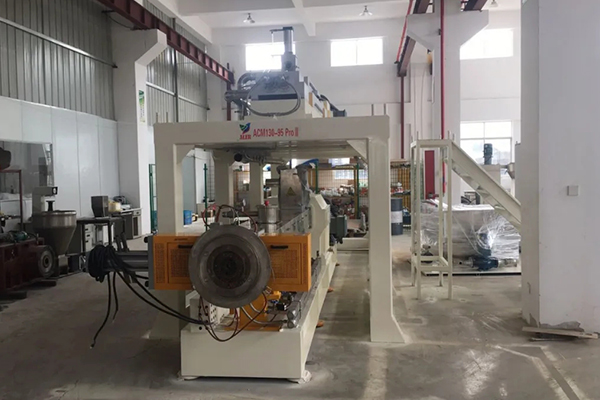

双转子连续密炼机混炼时，一般应控制在二种和四种情况，而避免出现一种和三种情况。为了取得二种情况，在操作中必须根据各种生胶的特性来选择适宜的温度，如顺丁胶的包辊性较差，适宜的混炼温度范围较窄当辊温超过50℃时，由于生胶的结晶溶解，变得无强韧性，就会出现三种状态。天然胶和丁苯胶的包辊性较好，适宜的混炼温度范围较宽。
生胶能包前辊，一般橡胶都能出现这种情况，这是正常混炼的包辊状态。呈粘流包辊，在高温下混炼塑性较大的胶料会出现这种情况，这种情况下混炼可正常进行，但对配合剂的分散下利。生胶通过辊缝后不能紧包前辊上，表现有脱辊（或称出兜）的现象。在温度稍高时，混炼顺丁胶或三元乙丙橡胶等会出现这种情况，此时使混炼操作发生困难。生胶不能进入混距，不能包辊，原因是辊温较低或胶料硬度大，弹性高。如硬丁晴胶或塑炼等，在这种情况下不能进行混炼。
